| 起源の場所: | 中国 |
|---|---|
| ブランド名: | InterLED |
| 証明: | RoHS |
| モデル番号: | BD3-3611XX-C11 |
| 最小注文数量: | 2000年 |
| パッケージの詳細: | カートン |
| 受渡し時間: | 3-4週 |
| Clour: | 、赤い白い、青い… | 土台: | THT （によ穴の技術） |
|---|---|---|---|
| 機能: | グラフィック | 色: | すべての色 |
| 共通ピン: | 共通の陽極/陰極 | 作られる: | 中国 |
| 寿命: | 50000HRS | OEMかODM: | はい |
| 適用: | 屋内 |

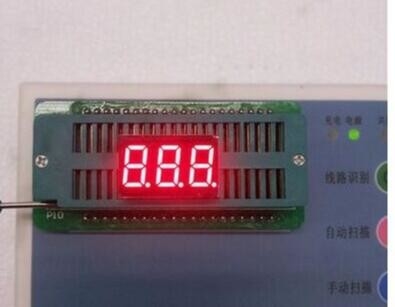

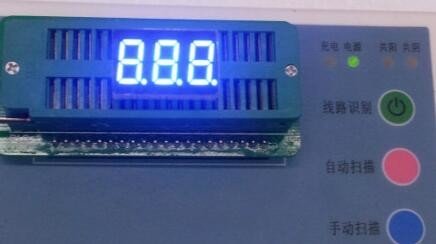

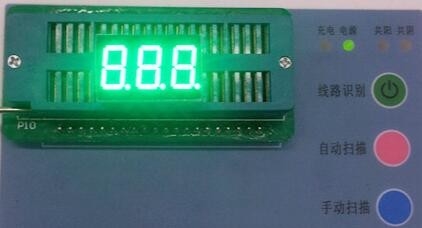

3 桁 0.36 インチ Smd 屋内 7 セグメント ディスプレイ
特徴
• 桁高さ 0.36 インチ (9.2 mm)
• 持続時間 30,000 時間
• RoHS対応。
• 低消費電力。
・プリント基板への取り付けが簡単です。
説明
• 0.36 インチ 3 桁 SMD ディスプレイ
• コモンアノードまたはコモンカソード
• 発光色: ピュアグリーン、イエローグリーン、イエロー、アンバー、オレンジ、レッド、ディープレッド
• 標準: グレー面、白セグメント。
| ■ 絶対最大定格 (Ta=25℃): | |||||||||||||||||||||||||||||||||||
| パラメータ | シンボル | 色 | 状態 | 評価 | ユニット | ||||||||||||||||||||||||||||||
| セグメントあたりの消費電力 | PD | 青 | ─ | 45 | mW | ||||||||||||||||||||||||||||||
| セグメントあたりの順電流 | もし | 青 | ─ | 15 | ミリアンペア | ||||||||||||||||||||||||||||||
| セグメントごとのディレーティング | △IF | 青 | Ta≧25℃ | 0.20 | mA/ | ||||||||||||||||||||||||||||||
| セグメントあたりのピーク順電流 | IFP | 青 | 1/10デューティ10KHz | 100 | ミリアンペア | ||||||||||||||||||||||||||||||
| セグメントごとの逆電圧 | VR | 青 | ─ | 5 | V | ||||||||||||||||||||||||||||||
| 動作温度範囲 | トップル | ─ | ─ | -35～+85 | ℃ | ||||||||||||||||||||||||||||||
| 保存温度範囲 | tstg | ─ | ─ | -35～+85 | ℃ | ||||||||||||||||||||||||||||||
| ■電気的・光学的特性定格(Ta=25℃): | |||||||||||||||||||||||||||||||||||
| アイテム | シンボル | 位置 | 色 | 試験条件 | 評価 | ユニット | |||||||||||||||||||||||||||||
| 順方向電圧 | VF | セグごと | 青またはその他 | IF=5mA | 2.6 | 2.9 | 3.2 | V | |||||||||||||||||||||||||||
| 逆電流 | セグごと | 青またはその他 | VR=5V | — | — | 100.0 | μA | ||||||||||||||||||||||||||||
| 光度 | Ⅳ | セグごと | 青またはその他 | IF=5mA | — | 15 | — | マクド | |||||||||||||||||||||||||||
| 波長 | λD | セグごと | 青またはその他 | IF=5mA | — | 460 | — | nm | |||||||||||||||||||||||||||
| スペクトル線の半値幅 | △λ | セグごと | 青またはその他 | IF=5mA | — | 20 | — | nm | |||||||||||||||||||||||||||
| 光度一致率（セグメント間） | IV-M | — | — | IF=5mA | — | — | 2:1 | — | |||||||||||||||||||||||||||
| ■はんだ付け条件： | |||||||||||||||||||||||||||||||||||
| 手はんだ付け | 295℃±5℃ 3秒 | ||||||||||||||||||||||||||||||||||
| ディップはんだ付け | 260℃±5℃ 5秒 | ||||||||||||||||||||||||||||||||||
| 自動はんだ付け | 70℃～80℃ 30秒はんだ付け 245℃±5℃ 5秒 | ||||||||||||||||||||||||||||||||||
